SEE Electrical Building

SEE Electrical Building Basic

Sus múltiples funciones y su atractivo precio lo convierten en una opción fácilmente accesible tanto para los electricistas e instaladores como para las empresas de construcción que participan en los proyectos eléctricos de los edificios.

Planos de instalaciones:

• El diseño arquitectónico incluye comandos arquitectónicos eficientes para diseñar la planta del edificio.
  Las paredes se dibujan dinámicamente y se unen automáticamente. Los anchos, longitudes y ángulos pueden ser ajustados o definidos dinámicamente.
  Las puertas y ventanas se ajustan dentro de las paredes con ajuste automático del dibujo. Las escaleras pueden ser diseñadas fácilmente con una geometría definida por el usuario.



Una biblioteca adicional de símbolos arquitectónicos que contiene mobiliario, elementos estructurales, etc. puede completar la planta del edificio, proporcionando resultados profesionales.

• Importación / Exportación DXF/DWG  Una importación integrada a los formatos DXF/DWG/DXB permite previsualizar un archivo DWG/DXF, definiendo las secciones y capas necesarias y luego importarlas a SEE Electrical Building. Los dibujos importados son 100% editables y, una vez finalizada, la instalación eléctrica puede ser exportada de nuevo a formato DWG/DXF.



Los archivos PDF y bitmaps (JPEG, BMP, PNG, TIFF etc.) pueden ser importados a las páginas de SEE Electrical Building para usarlos como fondo de la instalación eléctrica. La importación de PDF proporciona una interfaz para previsualizar los archivos y seleccionar la página y el área a importar en los planos.
Añadiendo a su configuración el módulo adicional PDF INTELIGENTE usted podrá exportar proyectos enteros a PDF con marcadores y navegación dinámica integrada.
Las páginas de SEE Electrical Building también pueden ser exportadas a varios formatos gráficos como JPG, WMF, etc.

Una completa gama de comandos CAD

El software ofrece además comandos CAD esenciales para dibujar (Línea, Círculo, Elipse etc.) y editar (Mover, Copiar, Recortar, Extender etc.), haciendo posible la producción de planos de construcción precisos. Las herramientas adicionales de sombreado y acotaciones, junto con más de 500 capas, hacen que la experiencia CAD sea completa y muy accesible.

Gestión de símbolos

• Completas bibliotecas de símbolos para instalaciones eléctricas



• Inserción fácil de los símbolos

Los símbolos son fáciles de implantar, con rotación automática en las paredes y las líneas.
Las teclas de acceso directo permiten ajustar la escala y la rotación de los símbolos antes de su colocación. Funciones especiales de ajuste para insertar múltiples símbolos horizontales o verticales con un espaciamiento definido por el usuario.

• Modificación de las propiedades de los símbolos

Los símbolos contienen una lista completa de propiedades eléctricas (potencia, clasificación IP, voltaje, etc.) y detalles de instalación (altura de instalación, tipo de circuito, etc.), la mayoría predefinidos en los símbolos. Las propiedades se pueden cambiar fácilmente en varios símbolos a la vez y mostrarse en el plano (etiquetas de símbolos).
Los símbolos pueden ser fácilmente agrupados por habitaciones.





La tabla de leyenda de símbolos se puede insertar automáticamente en el plano.

Diseño de los cables

Los cables que conectan entre sí los símbolos se pueden dibujar de dos maneras diferentes:
– Usando el comando Spline, para definir y mostrar fácilmente los circuitos.
– Usando el comando Línea, para definir adicionalmente el enrutamiento en el plano de planta.
Las longitudes de los cables se calculan automáticamente teniendo en cuenta la altura de instalación del cable y las alturas de instalación de los símbolos conectados

Definición de los circuitos

Las funciones SEE Electrical Building permiten agrupar los símbolos en circuitos y definir los nombres de los mismos. Se calcula la potencia total de los cuadros de distribución.

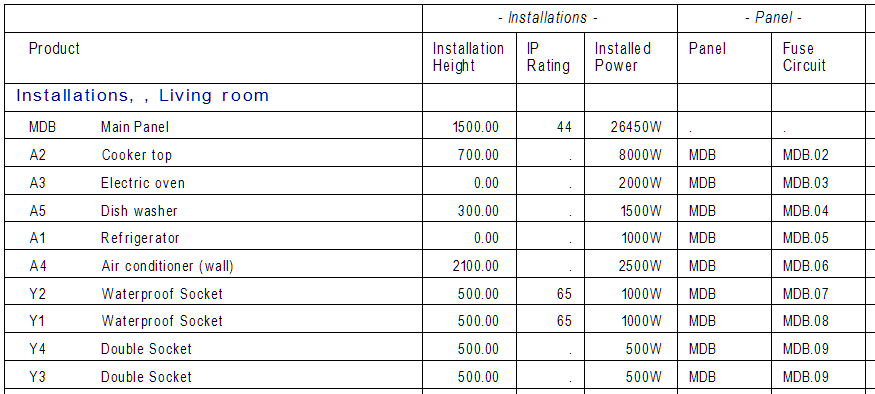

Documentación

Las listas de materiales y productos, cables y sumarios del proyecto se generan automáticamente a partir de los planos eléctricos, y pueden imprimirse y exportarse en diversos formatos.

Funciones generales:

– Los documentos de otras aplicaciones de Windows que soportan la interfaz de Microsoft Active X® (incluyendo Microsoft Word® – Microsoft Excel®) y los archivos PDF de Adobe Acrobat® pueden ser incrustados en la estructura del proyecto.
– Se pueden añadir hipervínculos a los símbolos dentro de los planos.
– SEE Electrical Viewer está disponible de forma gratuita, permitiendo a cualquier usuario ver e imprimir los proyectos.
– Funcionalidad «Redlining» (disponible en los niveles Basic y Viewer).

SEE Electrical Building Standard

Además de las funcionalidades del nivel Basic, SEE Electrical Building Standard ofrece una gama más amplia de características para ayudar en la producción rápida y la gestión eficaz de los planos, acelerando la productividad.

Acceso a la base de datos de materiales

La base de datos de materiales integrada permite la selección y creación de referencias de fabricantes. Se incluye una extensa lista de referencias genéricas de cables que proporciona los detalles necesarios para documentar los planos y calcular los requerimientos técnicos.
La base de datos puede actualizarse fácilmente, ya sea directamente utilizando el editor de la base de datos de tipos o importando los datos de los fabricantes mediante archivos XML o Excel.

Definición de tipos de cable

Los tipos de cable se seleccionan cuando se dibujan las conexiones y los cambios se pueden aplicar fácilmente a múltiples cables de forma conjunta. La lista de materiales de cables se calcula automáticamente y puede imprimirse.

Canalizaciones de los cables y auto ruteado

El nivel Standard ofrece una función adicional para definir el enrutamiento de los cables en un plano de planta utilizando el comando «Canal». Los canales se crean con propiedades predefinidas (color, profundidad, anchura y altura de instalación) y pueden definirse por la referencia de material y añadirse a la lista de materiales del proyecto.
Si los canales se definen en un plano de planta, el ruteado de los cables también se define directamente y éstos se podrán dibujar automáticamente.

Definición paramétrica y denominación de los circuitos

Los circuitos son reconocidos y nombrados automáticamente con re-indexación automática.
El usuario puede seleccionar el formato de los nombres de los circuitos.



Creación de diagramas de distribución

Un entorno especial para la creación de diagramas de distribución está integrado en el nivel Standard:



• Generación automática de los esquemas de cuadros de distribución, basados en las propiedades definidas en los planos de la instalación. Los esquemas se crean usando grupos de símbolos de distribución para la generación de esquemas unifilares según la norma IEC. Los símbolos de presentación general pueden ser fácilmente personalizados.

• Cálculo de la demanda de carga por circuito y armario/cuadro (potencia aparente y concurrente), así como el número y tipo de consumidores conectados por circuito y armario/cuadro.
• Los comandos de «Esquemas» permiten editar los esquemas creados añadiendo nuevos componentes o definiendo conexiones adicionales.
• Incluye una completa biblioteca de símbolos eléctricos (fusibles, disyuntores, interruptores, dispositivos de protección MCB y RCD, etc.).
• Actualización automática de la «Lista de Circuitos» que contiene información crítica de los circuitos utilizados para crear los esquemas de distribución.

• Interfaz para definir y generar automáticamente diagramas sin planos de instalación



SEE Electrical Building Cabinet Layout 2D

SEE Electrical Building Cabinet Layout es un módulo adicional disponible para el nivel STANDARD, especializado en la producción de planos 2D de paneles de distribución en dimensiones reales.

Ofrece un conjunto completo de herramientas que ayudan al usuario (diseñador, instalador, electricista, etc…) a completar fácilmente la disposición seleccionando los componentes ya colocados en los diagramas de distribución. Se pueden seleccionar materiales o componentes adicionales directamente desde la base de datos de materiales y colocarse en el plano 2D. Los carriles y canaletas de cables se definen en el plano 2D con comandos especiales. La lista de materiales con todos los componentes y equipamientos del armario se creará automáticamente.

Lista de funciones básicas:

• Sincronización automática entre los esquemas de distribución y los símbolos emplazados en el armario/panel. Los componentes insertados en los esquemas se enumeran en una lista de selección del armario.
• Método semiautomático para implantar los componentes
• Los equipamientos insertados en los armarios se escalan con precisión utilizando la base de datos de materiales, ya sea a partir de la longitud y el ancho del componente o de los símbolos importados o definidos por el usuario.
• Dimensionamiento, acotación y otras funciones especiales de tipo CAD están disponibles para poder generar todos los documentos necesarios con una calidad profesional.
• Se pueden insertar carriles DIN y canaletas de cables según sea necesario, y añadirlos a la lista de materiales.
