SEE Electrical Expert Trucs et Astuces

Accueil › SEE Electrical Expert Trucs et Astuces

Retrouvez les conseils de notre Support Technique pour gagner en productivité avec SEE Electrical Expert.

Ci dessous quelques Trucs & Astuces. Si vous rencontrez une difficulté ou un problème technique nous vous conseillons de vous connecter à l’aire client. Après avoir renseigné votre numéro de licence, vous accèderez à un ensemble de FAQ (Questions Fréquemment Posées).

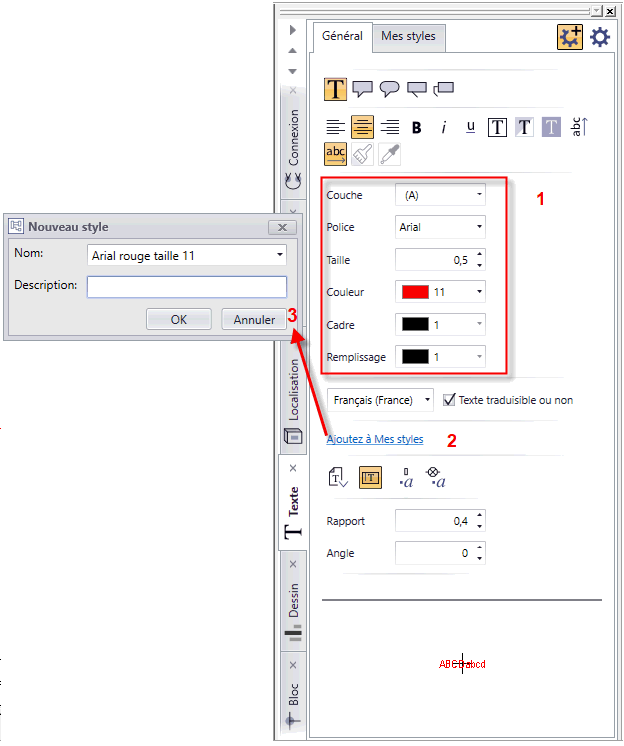

Styles de textes

SEE Electrical Expert V5R1 vous permet de créer des styles de textes afin d’optimiser votre productivité lors de l’insertion de textes.

En choisissant un style de texte, vous sélectionnez en un seul clic un modèle de texte dont toutes les propriétés sont déjà définies (Police, Taille, Couleur, justification etc…)



Mode Opératoire :

Depuis la palette d’insertion, sélectionnez l’onglet « Texte », choisissez les différentes propriétés de textes puis cliquer sur « Ajouter à Mes styles » ensuite définissez un nom pour votre style de texte et cliquez sur « OK »

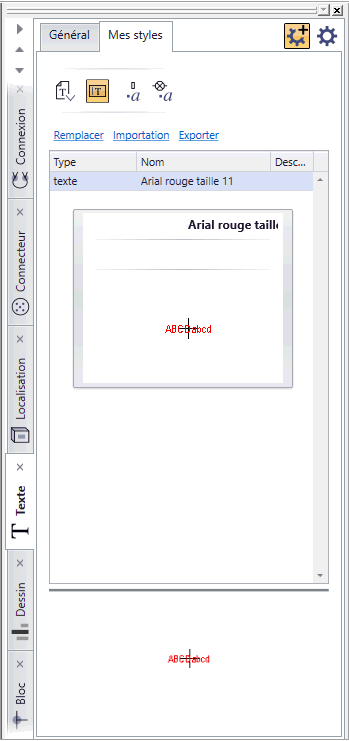

Dans l’onglet « Texte », l’onglet « Mes styles » vous permettra d’accéder à la liste de vos styles de textes.

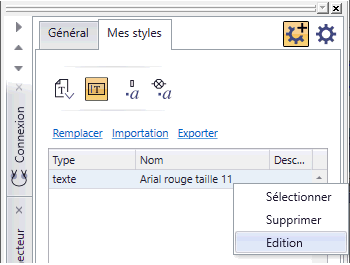

Les Styles de textes peuvent être modifiés après leurs créations à l’aide d’un clic droit sur les styles

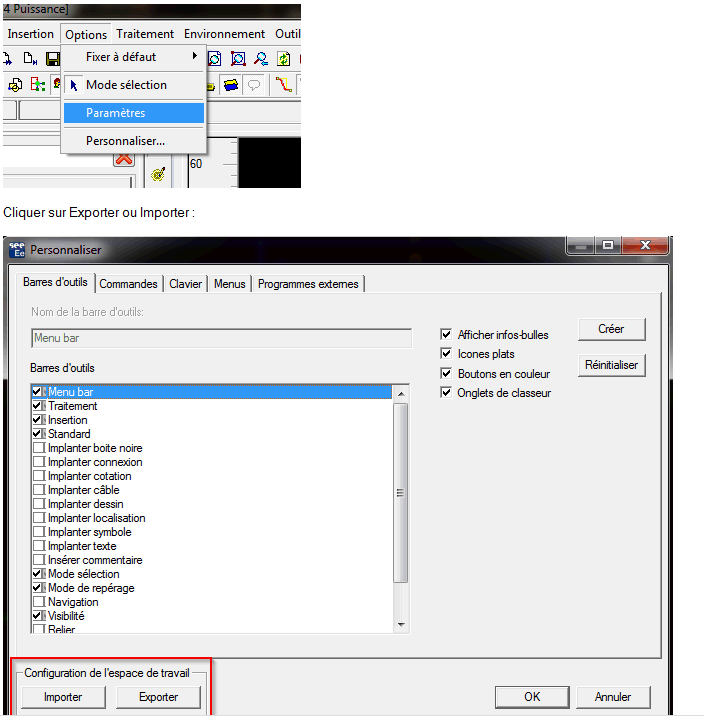

Comment enregistrer votre espace de travail ?

import-export

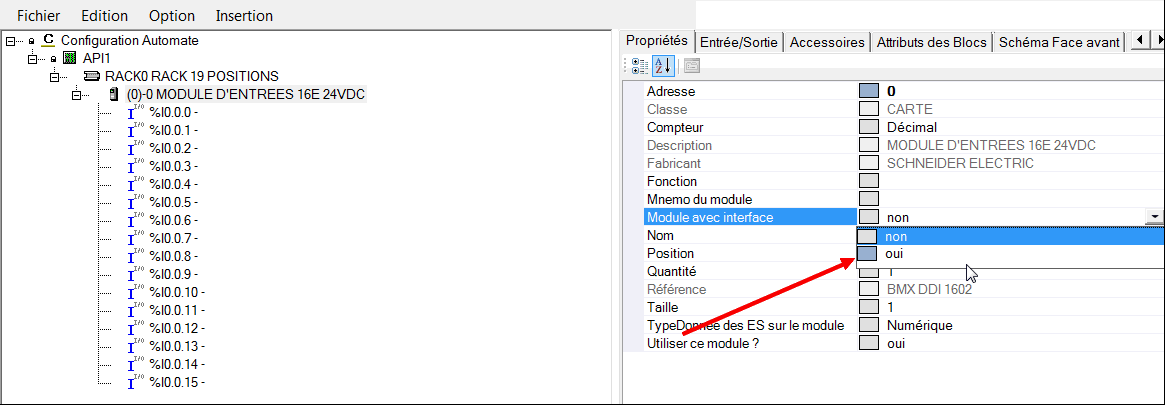

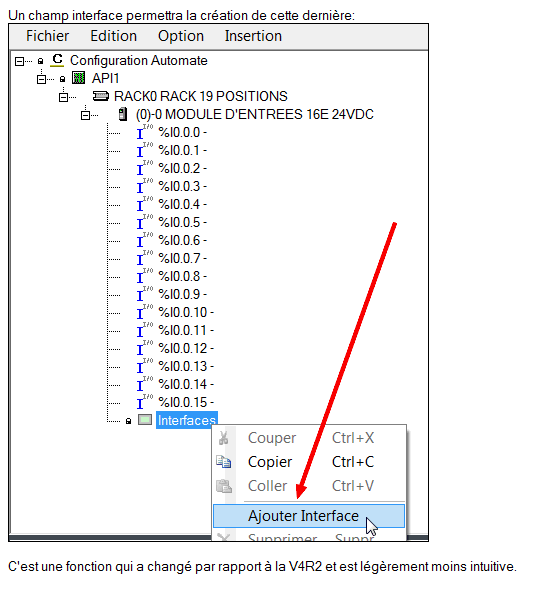

Comment ajouter une interface sur une carte dans le module PLC ?

Indiquer sur la carte automate l’utilisation des interfaces avec le menu déroulant suivant:

module PLC

PLC2

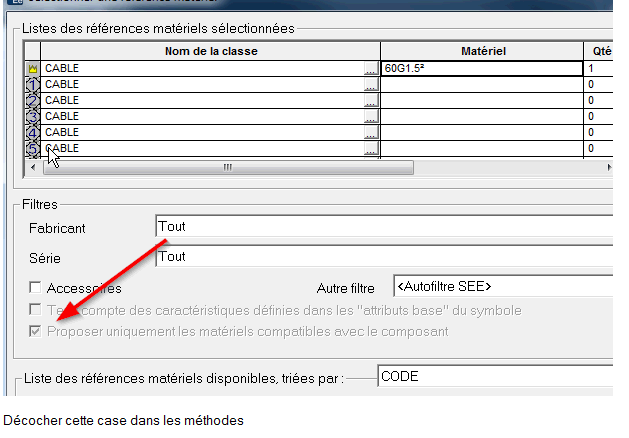

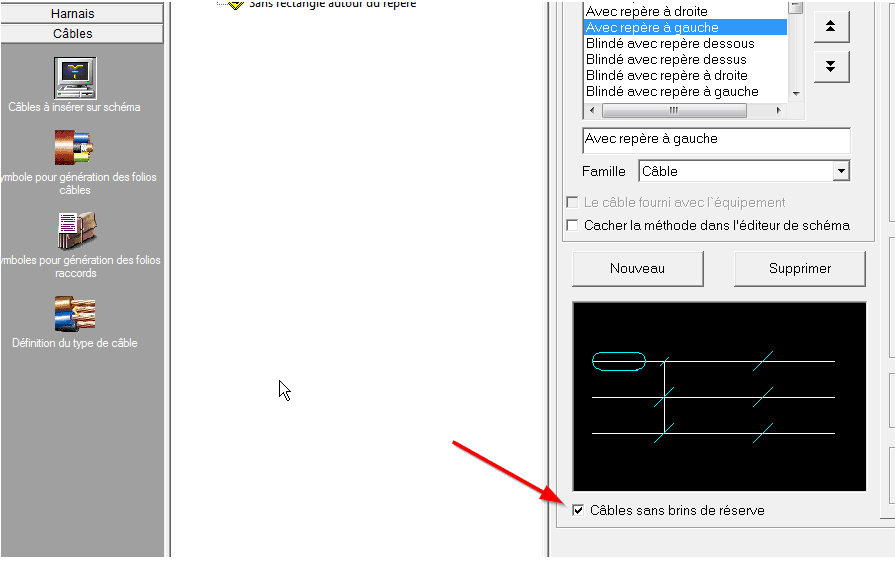

Comment dégriser cette case lors de l’insertion d’un cable ?

case1

case2

Comment insérer rapidement des dessins ?

La touche clavier MAJ (Shift)permet de dessiner automatiquement une forme symétrique de certains objets graphiques.

La fonctionnalité liée à la touche MAJ (shift) est disponible pour les types d’objets graphiques :

  • arc
  • flèche
  • bézier
  • ellipse
  • filet
  • parabole
  • polyligne
  • rectangle
  • segment
  • courbe

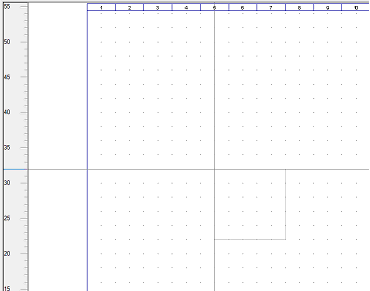

Exemple : Dessiner un rectangle
▪ Activez la commande Insertion ➤ Dessin.
▪ Activez la fonctionnalité Insérer Rectangle.
▪ Appuyez et maintenez le bouton Maj (shift).
▪ Cliquez le premier point du rectangle.
▪ Déplacez le pointeur, la forme se transformera en carré au lieu d’un rectangle

V4r3-1

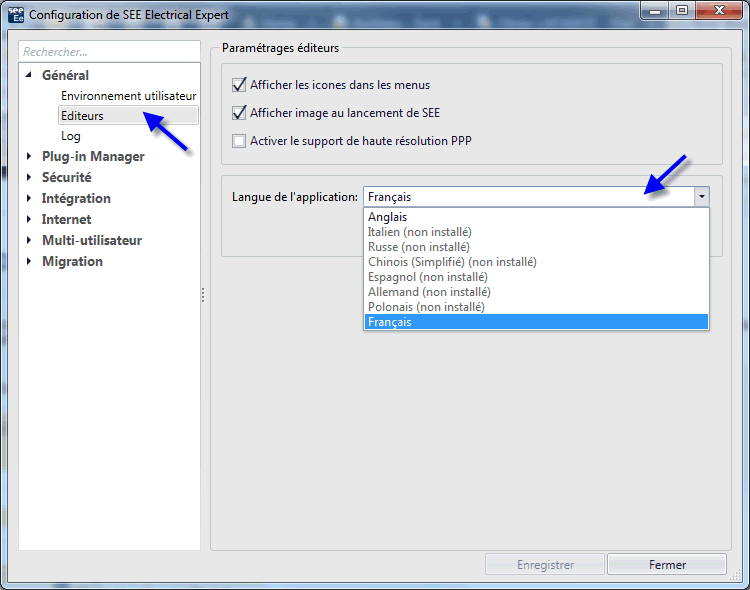

Comment changer la langue de SEE Electrical Expert ?

La fonctionnalité « Langue de l’application » permet de modifier la langue de SEE Electrical Expert qui a été choisie pour l’installation (sous réserve que votre clé de protection permette une utilisation multi-langues et que le pack de langues correspondant ait été installé lors de l’installation de l’application.)

Depuis le menu Démarrer dans le Configurateur de SEE Electrical Expert

v4r3-2

  • Sélectionnez la langue souhaitée.
  • Cliquez sur Enregistrer, puis sur Fermer pour quitter le dialogue de configuration.

V4r3-3

Lors du prochain lancement de SEE Electrical Expert et SEE Electrical Expert Configuration, la langue sélectionnée sera appliquée à tous les éléments de l’interface utilisateur – les boites de dialogues, les menus, les dialogues d’aide, les astuces du jour, etc…

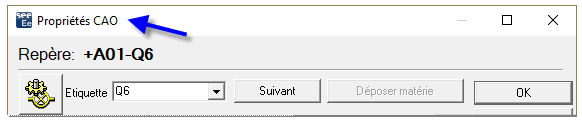

Comment recopier le repère complet d’un symbole ?

Le Repère de l’élément sélectionné est maintenant affiché dans un champ nommé Repère.

Le titre de la fenêtre affiche maintenant « Propriétés CAO », au lieu du repère de l’élément.

V4r3-4

Le contenu du champ « Repère » peut être copié (mais ne peut être modifié).

V4r3-5

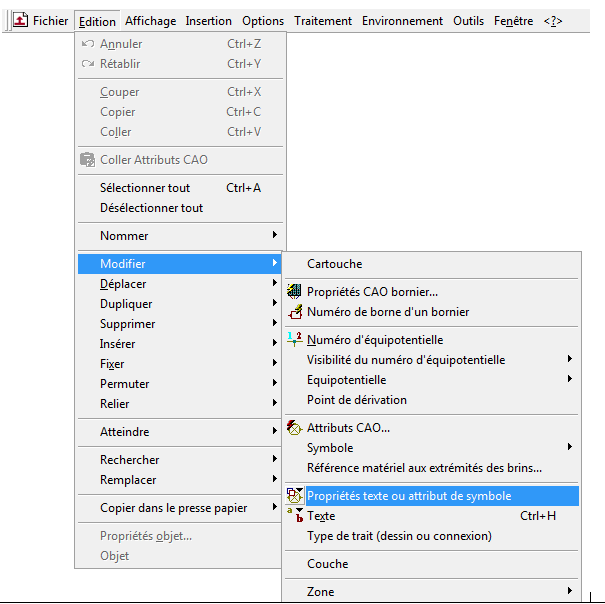

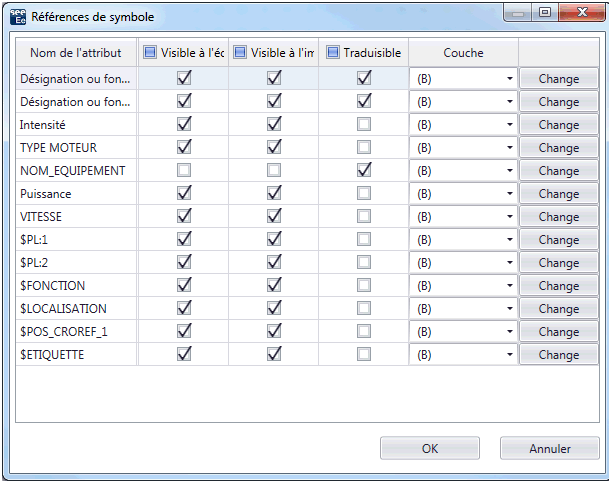

Comment modifier les propriétés textes  et la définition des attributs du symbole ?

Il est possible sur un symbole inséré de modifier rapidement les propriétés textes et la définition de tous les attributs du symbole.

Trucs astuces

tc2

Comment afficher le filtre d’affichage dessins & textes ?

Nouvelle fonctionnalité permettant d’afficher uniquement les textes et les dessins dans un dossier.

Cette commande permet de contrôler rapidement la conception d’un dossier et de visualiser les éléments de dessin et texte.

Elle est accessible depuis l’Editeur de folios à partir de la barre d’outils « visibilité »

tc3

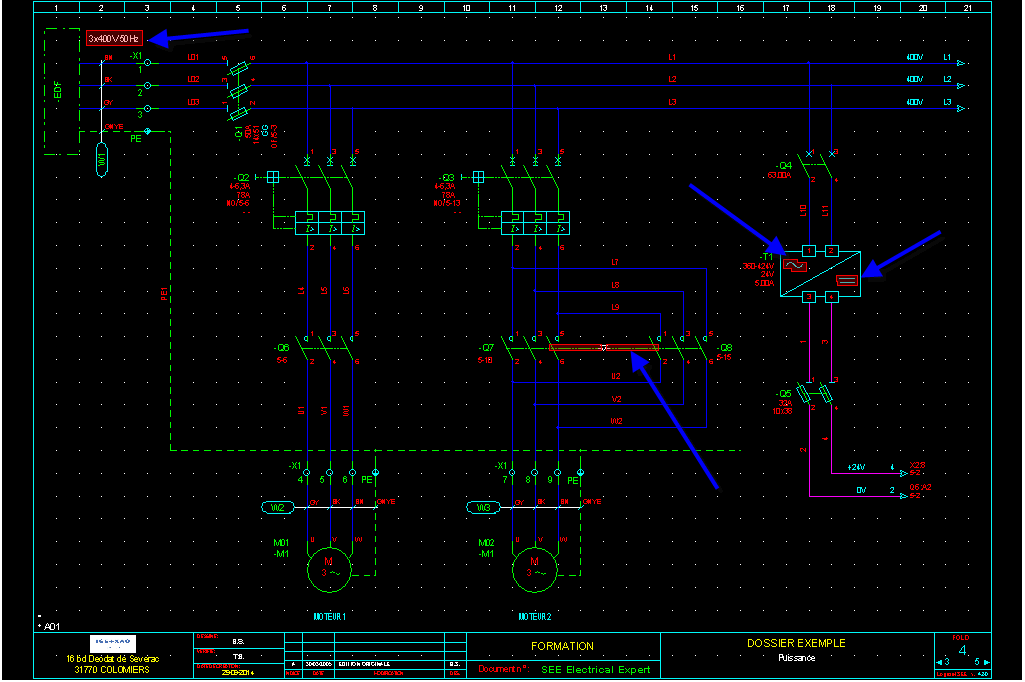

Une fois actif les entités dessins et textes seront affichées en surbrillance dans les folios.

tc4

Cette option est aussi accessible depuis l’Explorateur de folios, seuls les dessins et les textes seront affichés dans l’aperçu des folios.

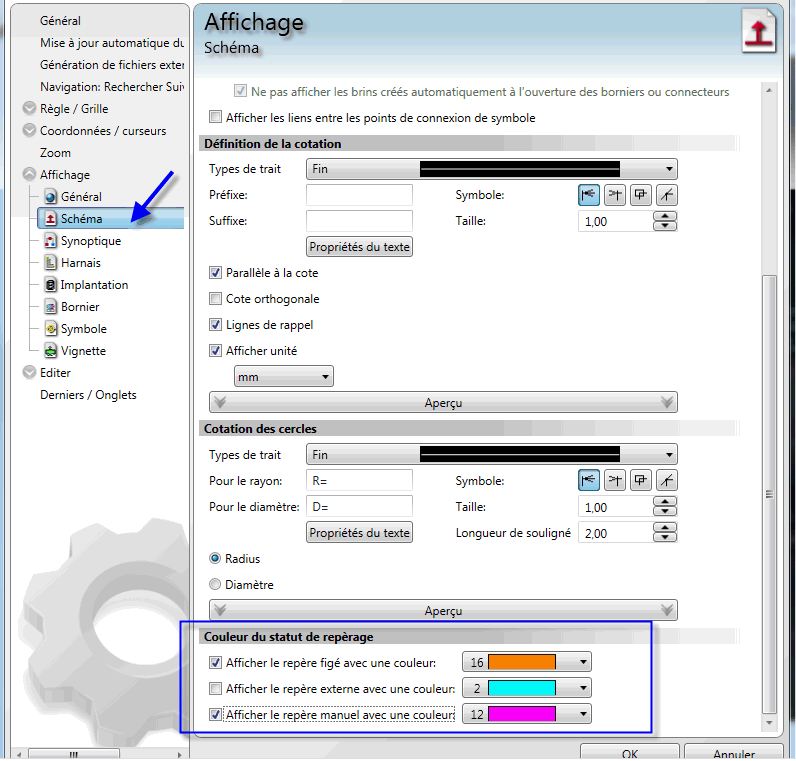

Comment changer la couleur d’affichage du statut des repères de symboles ?

Il est possible de distinguer par une couleur le statut des repères de symboles :

· Figés,
· Externes,
· Manuels.

Repérage externe (exemple, suite à une importation d’une liste de câblage, SEE Generative View, etc)

Cliquez sur « options » – « paramètres »

tc7

Comment accéder aux données électriques du dossier ?

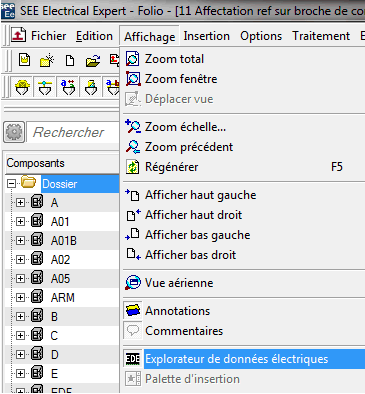

Affichez l’explorateur de données :

explorateurs-de-donnees

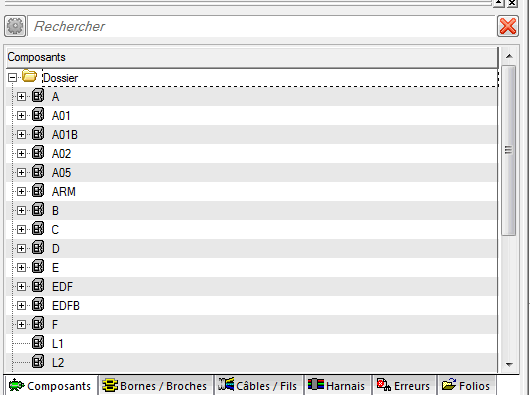

Vous trouverez differents onglets par catégorie de données

explorateurs-de-donnees2

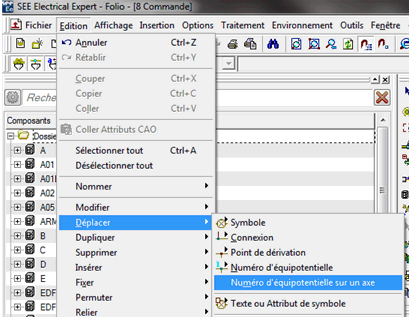

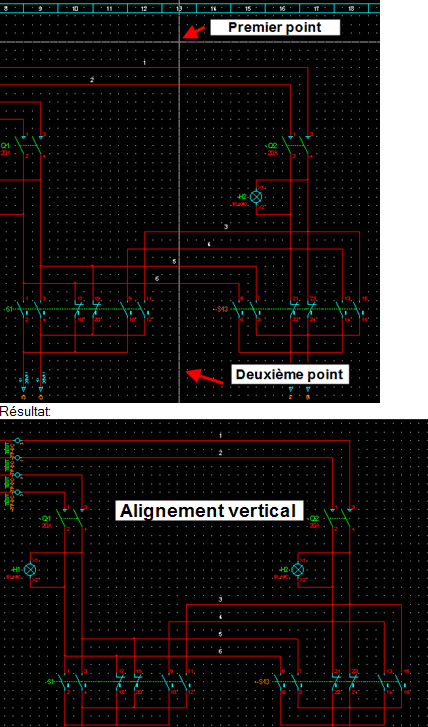

Comment aligner les numéros d’équipotentielles sur un axe ?

Exécutez la commande suivante :

folio-expert

folio-expert2

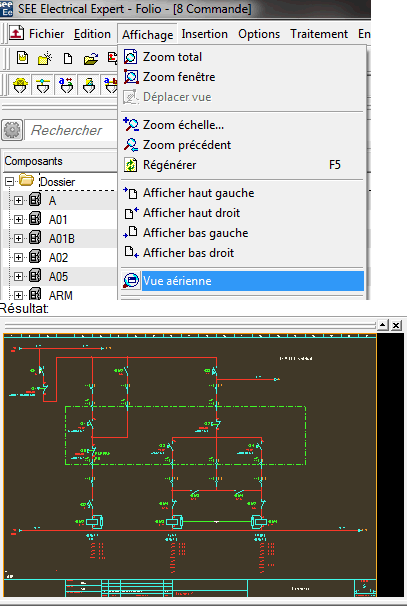

Comment afficher la vue aérienne ?

Lancez la commande Affichage / Vue aérienne

folio-expert3

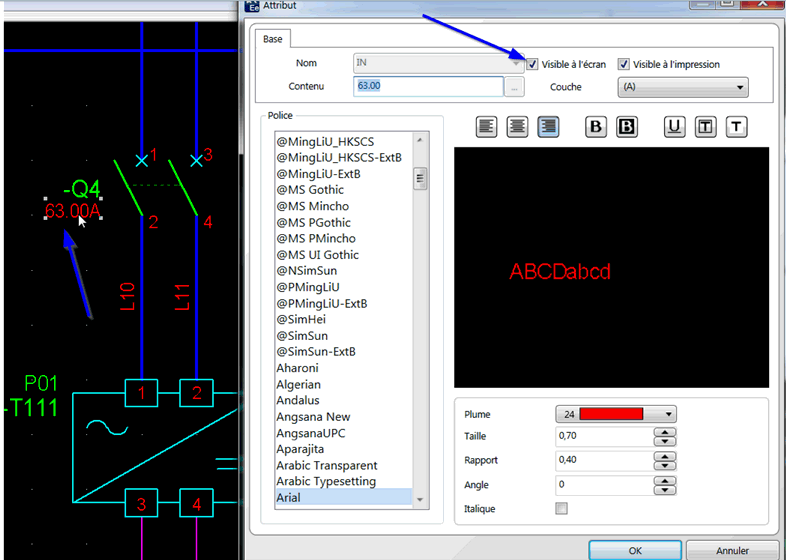

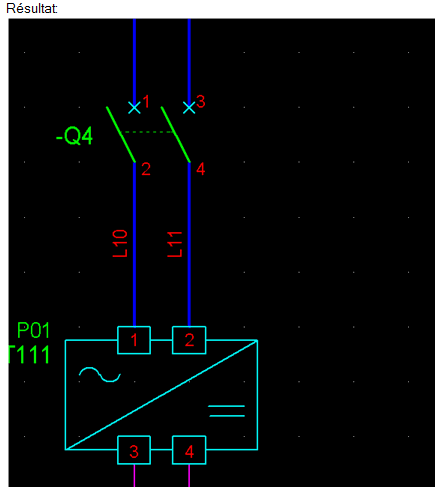

Comment rendre invisible un attribut de symbole déjà présent sur le folio ?

Double-cliquez sur l’attribut correspondant au symbole pour ouvrir la fenêtre « Attribut ». Décochez la case « Visible à l’écran » pour que le texte disparaisse.

folio-expert4

folio-expert5

Comment rendre visible un attribut de symbole déjà présent sur le folio ?

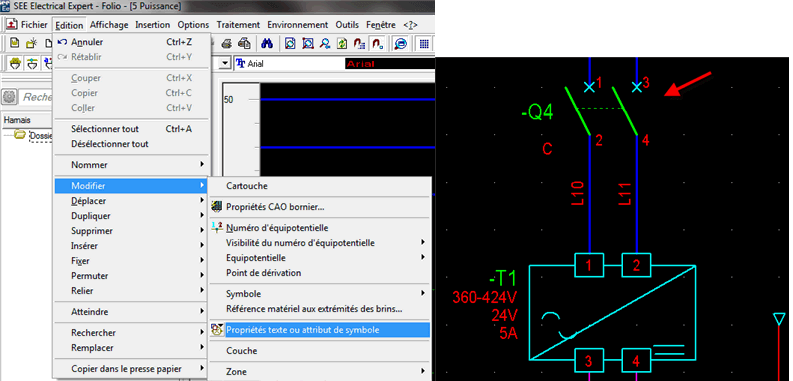

Lancez la commande ci-dessous et cliquez le symbole dans le folio :

folio-expert1112

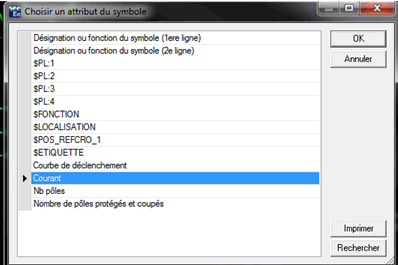

Sélectionnez l’attribut à modifier :

folio-expert1113

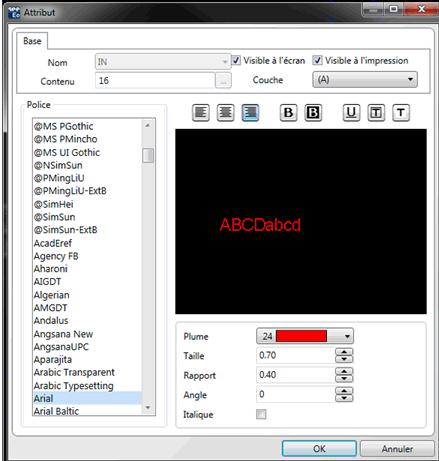

Puis cochez « Visibilité Ecran » :

folio-expert11134

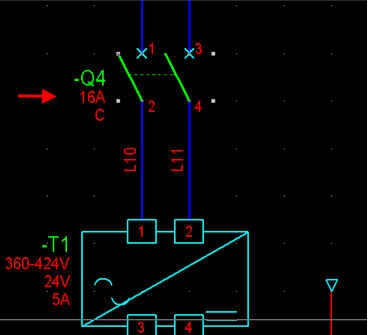

Résultat :

folio-expert111345

Comment extraire une liste de câbles/ brins / sections /numéros de fil ?

Pour extraire une liste de ce type les attributs de câblage suivants sont nécessaires:

folio-expert12

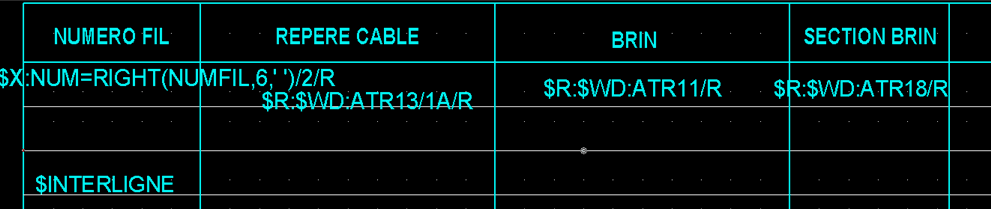

Ces attributs doivent être saisis dans un folio paramètre de type « câblage »:

folio-expert14

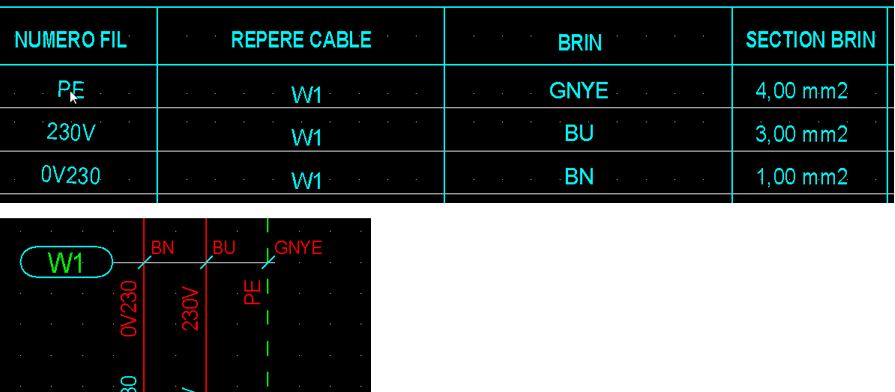

Résultat après Extraction :

folio-expert111

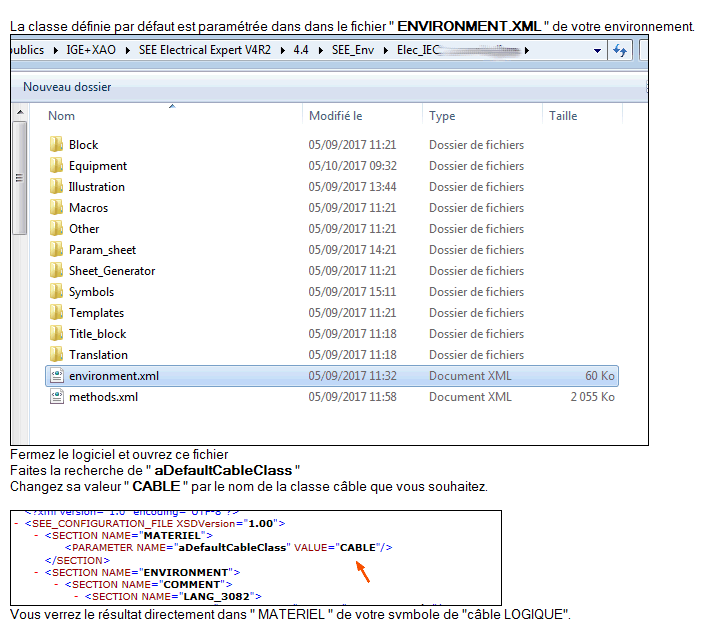

 Comment changer la classe définie par défault sur les câbles ?

folio-expert9

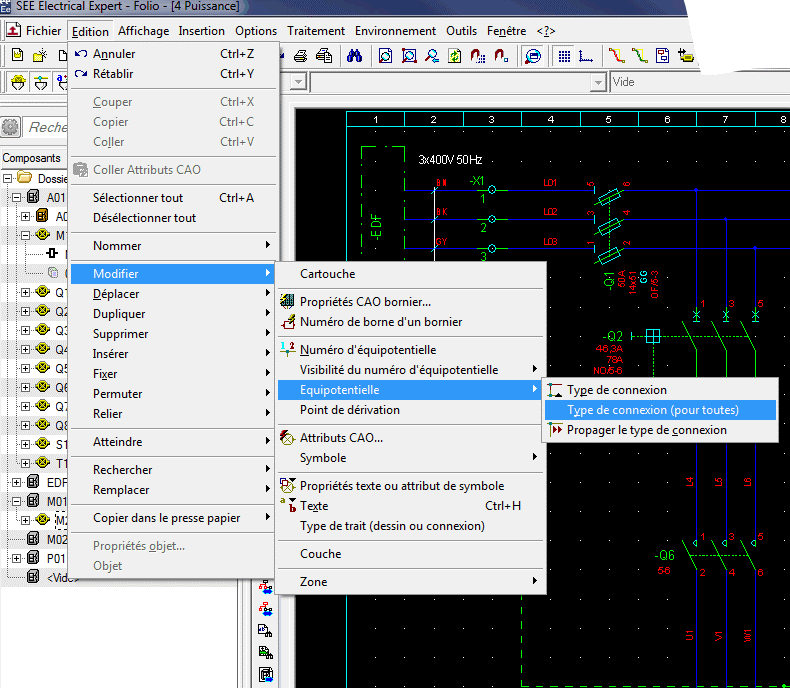

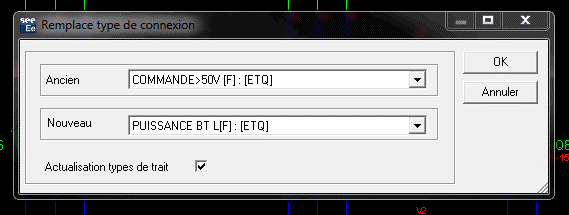

Comment modifier toutes les connexions en une seule fois ?

Cliquez sur « édition » puis « modifier », puis « équipotentielle » et enfin « type de contenu (pour toutes) ».

Connexion SEE Electrical Expert

SEE electrical expert connexion 2

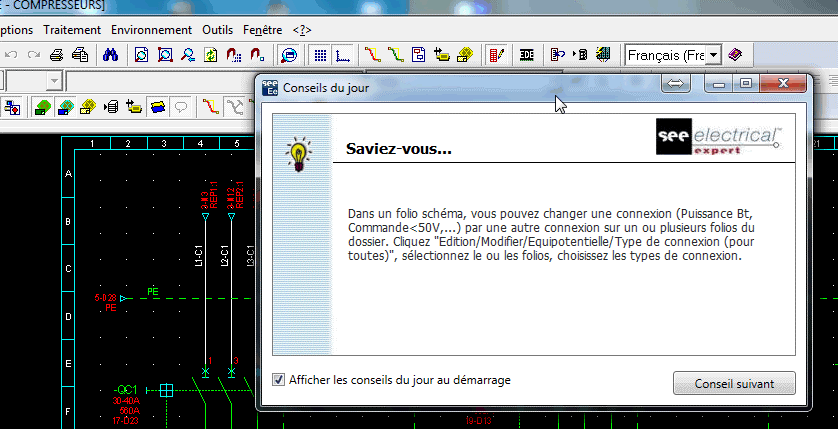

Comment bénéficier d’un conseil à chaque ouverture de SEE Electrical Expert ?

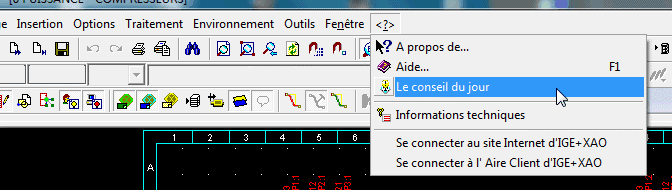

Cliquer sur « ? » puis sur « le conseil du jour ».

Conseil du jour SEE electrical

Le saviez-vous SEE electrical

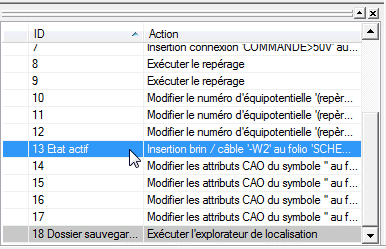

Comment revenir à une modification précise ?

Utilisez la fenêtre « annuler/répéter », celle-ci vous permettra de revenir sur n’importe quelle action en double cliquant dessus. Vous verrez alors apparaître « état actif » qui vous indiquera sur quelle action vous vous trouvez.

Annuler repeter SEE electrical Expert

Modification SEE Electrical Expert

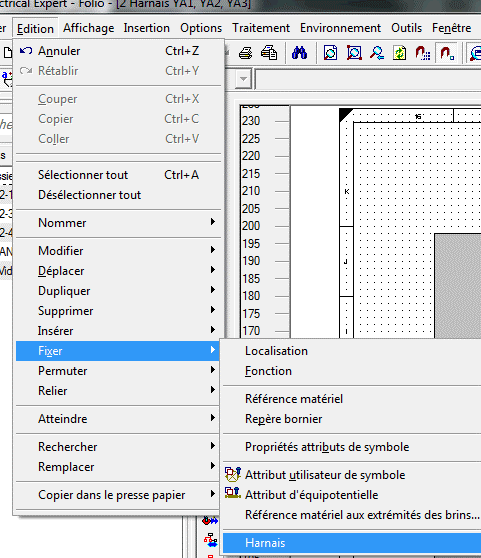

Comment affecter un harnais à plusieurs câbles en une seule fois ?

Cliquez d’abord sur « édition » puis sur « fixer » et enfin sur « harnais ».

affectation dun harnais sur SEE electrical

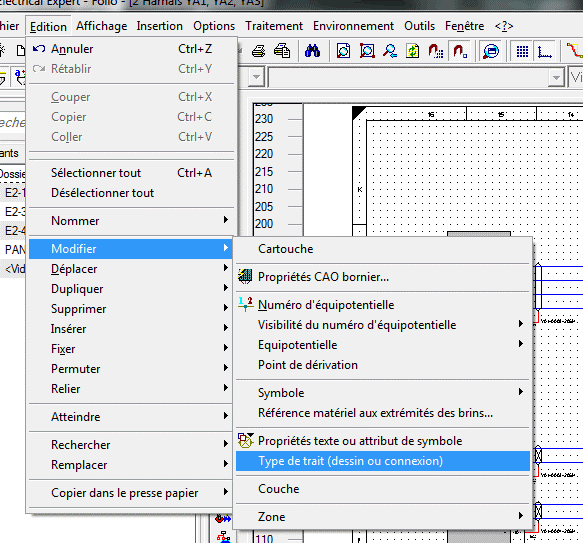

Comment modifier à la volée le type de trait de l’un ou de plusieurs segments d’équipotentielle?

Cliquez sur « édition », puis sur « modifier » et enfin sur « type de trait (dessin ou connexion) ».

Segment déquipotentielle SEE electrical Expert
